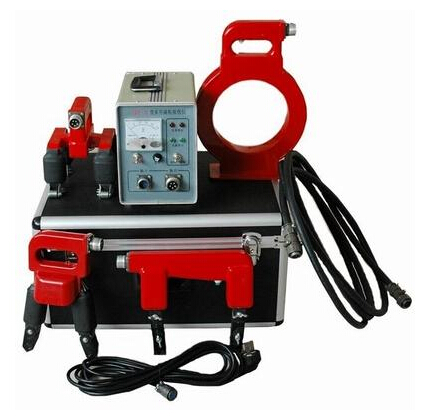

CDX系列便携式非标磁粉探伤机

    CDX系列多用磁粉探伤仪,除具有便携式机种一切优点外,还具有移动式机种的某些长处,仪器面板下部装有两个输出插座,可分别供给E型、A型、D型探头和O型环探线圈所需的交流电流。直流输出只可用于A型和D型磁轭探头对工件进行直流磁化,可选配E、D、O、A四种探头,直流检测时请将E/D拨档开关拨至D档,此时直流输出航空插座可连接A或D型探头;交流检测时请将E/D拨档开关拨至E档,此时交流输出航空插座可连接E、D、O、A型中的任一种探头。

1E型探头:(即旋转磁场探头)

2D型探头:(即电磁轭探头)

它配有关节,可对平面、曲面工件进行交直流探伤。

3、A型探头:(即马蹄探头)

它可以对各种角焊缝、大型工件内外角进行交、直流局部探伤。

4O型探头:(即环型线圈)

O型探头内部磁场强度高达180奥斯特,满足所有能放入线圈工件的周向裂纹检测,用它来检测工件的疲劳裂纹(疲劳裂纹均垂直于轴向)极为方便,用它还可对工件进行远离法退磁,对工厂中不慎磁化的工具、量具均可进行无损退磁。

本机采用可控硅触发电路,电子元件经严格筛选,整机经老化处理,故工作性能稳定可靠,故障率低。仪器输出为安全电压,对不允许进入高压设备探伤的场合更为合适。

    CDX系列便携式多功能磁粉探伤仪探头技术参数:

探头型式

E型探头

D型探头

A型探头

O型探头



≥ 12Kg

AC5Kg

DC18Kg 无关节时

AC ≥ 4.5g

DC ≥ 18Kg

中心磁场180Oe



110mm

50200mm(可调)

20160mm(可调)

内径:150mm

工作电流

 7A

 8A



工作电压

AC=38V ×2

AC=38V DC=9V

AC=38V DC=9V

AC=38V



3.0Kg

2.5Kg

2.0Kg

2.5Kg



电源:220V±10%  50Hz5A 重量:7.0kg

CDX-Ⅰ型是交直流输出,只可配ADO3种探头;CDX-Ⅱ型是交直流输出,可配ADEO4种探头;CDX-Ⅲ型是交流输出,可配ADEO4种探头;CDX-Ⅳ型是交直流单输出接口,只可配ADO3种探头;CDX-Ⅴ型是交流输出,可配ADEO4种探头;具备电流连续调节功能,带自动衰减式退磁功能。

注意事项:建议在长时间连续工作时:充磁时间3秒,间息时间5秒。在使用前应检查供电电压是否符合仪器要求,如过高或过低会损坏仪器或影响探伤效果。
